- خط تولید بخش جلویی
خط بخش درام گیری جبهه از جمله: حامی decoiler در & هیدرولیک، هیدرولیک تا سیم پیچ دستگاه، تنظیمات کوپن رکتیفایر دستگاه انحراف، دستگاه های برش. کویل ورق از فولاد ساخته شده به ورق از فولاد مناسب به اندازه درام های decoiler در، مسطح، اندازه و برش. آماده برای تولید بخش میانی باشد.
- بخش میانی خط تولید
بخش میانی بشکه فولاد خط تولید از جمله: دایره-دستگاه نورد، دستگاه نقطه جوش، دستگاه جوش داده شده درز، لبه ماشین، دستگاه خم کن کاغذ (در اینجا ما دو نوع مرجع شما: لبه ماشین و دستگاه خم کن کاغذ و یا لبه دستگاه خم کن کاغذ &)، دستگاه های راه راه ، دستگاه لبه پیچش یا حلقه زنی و نشت چک کردن ماشین. ورق از فولاد را به یک بشکه های فلزی به طور کامل از طریق این بخش ساخته شده است.
- بخش تماس خط تولید
گریس & Phosphorization اتاق، شستشو، خشک کردن &، اتاق نقاشی، خشک کردن خط بعد از رنگ آمیزی و تجهیزات خنک کننده به تجهیزات اصلی تماس بخش فولاد خط درام گیری.
در اینجا اطلاعات مربوط متوسط با سرعت بشکه های فلزی خط تولید برای شما می باشد. لطفا با ما تماس بگیرید تماس یا ایمیل اگر شما نیاز به کم سرعت یا سرعت بالا خط تولید بشکه های فلزی. ما همچنین می توانید برنامه های پردازش مناسب با توجه به مقیاس تولید و سرمایه گذاری های مختلف شما ایجاد کند. خوش آمدید با ما تماس بگیرید و همچنین بسیار خوشحالیم که به بهترین پاسخ خود را.
حامی 1.Decoiler & هیدرولیک
مقدمه کوتاه: پوسته uncoiled، توسط تکنیک های کنترل PL
Main:
A) عرض uncoiling از: 916-1320mm
B) ضخامت ورق: 0.6-1.2mm
C) قدرت موتور: 5.0KW
D) ظرفیت Uncoiled: 10t
E) قطر داخل: 470-520mm ¢، خارج از قطر: ≤ اندازه ¢ 1200
F) موتور: 3900x1500x1940 (میلی متر)، وزن کل: 5T
دستگاه 2.Hydraulic تا نساجی
مقدمه کوتاه: عمدتا 2 parts.
A) تا سیم پیچ پشتیبانی بستر های نرم افزاری است برای ذخیره سازی کویل فولاد و تسهیل مواد غذایی برای چرخ دستی ¬های ارائه material.
B) چرخ دستی ¬های مواد خوراکی برای کویل فولاد حمل استفاده می شود .. این است که با سیستم هیدرولیک به فشار سیلندر عمل برای
Reciprocating حرکت خطی و جعبه دنده به ارائه کویل فولاد به موازات مرکز واحد uncoiling از به طوری که برای اطمینان از ثابت.
3.Flattening رکتیفایر دستگاه انحراف
غلطک مقدمه کوتاه کار، سروو خودکار اندازه، چرخ دنده های تنظیم تراز thickness.
Function صفحه: پاکسازی از بالا و پایین غلطک را می توان با بالا دست چرخ تنظیم در حالی که شکل را می توان با شاخص مدرج نشان داده شده است. سرعت عملیات خطی گام کمتر تنظیم می شود. می توان آن را توسط سیگنال از اواسط پل برای تغییر سرعت بالا و پایین کنترل می شود. تکنیک های
Main: عرض
A) پلیت: 916-1320 (میلی متر)
B) ضخامت ورق: 0.6-1.2 (میلی متر)
ماشین 4.Cutting
عملکرد: برش ورق فولاد وارد به روش درام body.
Main:
A) عرض ورق: ≤1500mm
B) ضخامت ورق: ≤3mm
C) قدرت موتور: 3.0KW
D) توانایی برش: ≤20 بار / min
E) اندازه دستگاه: 1800x950x1500 (میلی متر) ، وزن کل: 3T
5.Circle دستگاه نورد
مقدمه کوتاه: 3 غلطک کار. تکنولوژی
Main:
A) اجاره عرض اندود: ≤1100mm
B) ضخامت ورق: 0.6-1.2 (میلی متر)
C) قطر دایره: ≤570mm
D) قدرت موتور: 1.5KW
E) اندازه دستگاه: 2200x750x1300 (میلی متر)، وزن کل: 1.5T
6.Spot دستگاه جوش
تکنولوژی های اصلی:
A) ظرفیت دستگاه جوش: 75KVA
B) ضخامت ورق: ≤1.5mm
C) ارتفاع درام: ≤1000mm
D) سرعت کار: 3 عدد / دقیقه
7.Seaming دستگاه جوش
مهندسی اصلی:
A) ظرفیت دستگاه جوش: 150KVA
B) ضخامت ورق: ≤1.5mm
C) ارتفاع درام: ≤1000mm
D) سرعت کار: 3 عدد / دقیقه
8.Edging&Beading ماشین
مقدمه کوتاه:
A) ارتفاع خاموش می باشد:: ارتفاع ≤14mm
B) درام: 894-905 (میلی متر)
C) فشار سیستم هیدرولیک: 8Mpa
D) فشار هوا: 0.1Mpa
E) اندازه دستگاه: توسط PLC، تکنولوژی هیدرولیک drive
Main کنترل 3700x700x1600 (میلی متر) ، وزن کل: 5T
ماشین آلات 9.Edge
مقدمه کوتاه: کنترل شده توسط PLC، دیسک های هیدرولیک، مجهز به تکنولوژی نورد خطی guide.
Main:
A) ارتفاع لبه: ارتفاع 18.5mm
B) درام: 894-905mm
C) فشار سیستم هیدرولیک: 8Mpa
D) فشار هوا: 0.1Mpa
E) اندازه دستگاه: 3440x830x1700 (میلی متر)
F) وزن کل: 5T
ماشین آلات 10.Beading
مقدمه کوتاه: توسط PLC کنترل، دیسک های هیدرولیک، مجهز به راهنمای خطی آلیاژها، کنترل مقدار کنترل سرعت جعبه تکنولوژی feeding.
Main:
A) ارتفاع خاموش می باشد: ≤14mm
B) ارتفاع درام: 894-905mm
C) فشار سیستم هیدرولیک: 8Mpa
D) فشار هوا : 0.1Mpa
E) اندازه دستگاه: 3700x700x1600 (میلی متر)
F) وزن کل: 5T
11.Corrugation (دنده W) ماشین آلات
مقدمه کوتاه:
A) ارتفاع Corrugating:: ≤3mm
B) W ارتفاع دنده: ارتفاع ≤9mm
C) درام: 884-895 (میلی متر)
D) فضای دنده W: 280mm
E) قدرت موتور: 11KW
F) اندازه دستگاه های PLC، تکنولوژی هیدرولیک drive
Main کنترل : 4500x650x2100 (میلی متر)، وزن کل: ایستگاه 7T
Hydraulic:
A) اندازه دستگاه: 1800x860x1700 (میلی متر)
B) وزن کل: 1T
C) قدرت موتور: 7.5KW
ماشین 12.Hydraulic لبه پیچش یا حلقه زنی
مقدمه کوتاه: توسط PLC، دیسک های هیدرولیک، کنترل 7 لایه لبه تکنولوژی curling.
Main:
A) درام ارتفاع: 886-897 (میلی متر)
B) قدرت موتور: 45KW
C) اندازه دستگاه: 4800x1300x2200 (میلی متر)، وزن کل: ایستگاه 13T
Hydraulic:
A) اندازه دستگاه: 1800x860x1700 (میلی متر)
B) وزن کل: 1T
C) قدرت موتور: 7.5KW
ماشین 13.Mechanical لبه پیچش یا حلقه زنی
مقدمه کوتاه: توسط PLC، دیسک های هیدرولیک، کنترل 7 لایه لبه تکنولوژی curling.
Main:
A) درام ارتفاع: 886-897 (میلی متر)
B) قدرت موتور: 45KW
C) اندازه دستگاه: 4800x1300x2200 (میلی متر)، وزن کل: ایستگاه 13T
Hydraulic:
A) اندازه دستگاه: 1800x860x1700 (میلی متر)
B) وزن کل: 1T
C) قدرت موتور: 7.5KW
ماشین آلات بررسی 14.Leakage
مقدمه کوتاه: دستی / کنترل اتوماتیک، pneuma lock.
Main مهندسی:
A) بررسی قطر استوانه: 560-570 (میلی متر)
B) درام ارتفاع: 886-897 (میلی متر)
C) فشار: 0.03Mpa
D) اندازه دستگاه: 2530x700x1100 (میلی متر )، وزن کل: 2T
15.Degreasing & اتاق Phosphorization
معرفی کوتاه: این بخش به حمل و نقل (درامز)، توسط PLC کنترل استفاده می شود، تصویب spraying
Device به صورت خودکار تمیز سیم پیچ، phosphorize و شستن چربی بر روی دستگاه نوار نقاله drums.The تصویب فولاد برتر. inwalls از ورق فولاد 1mm ساخته ساخته شده است. تکنولوژی
Main:
A) اندازه دستگاه: 36000x2110x2060 (میلی متر)
B) وزن کل: 30T
16.Washing & اتاق خشک کردن
مقدمه کوتاه: خشک کردن آب بر روی سطح درام، توسط دستگاه تمام PLC.The کنترل تصویب دستگاه های گرمایش سوخت. فن در بالای اتاق نصب شده است، به طوری که داغ و دوچرخه سواری باد را می توان تولید را به سرعت بالا با تکنولوژی drying.
Main است:
A) قدرت موتور: 25KW
B) اندازه دستگاه: 20000x1920x3600 (میلی متر)
C) وزن کل: 25T
17.Painting اتاق (دو رنگ)
عملکرد: دستگاه نوار نقاله توسط PLC کنترل می، چرخش جدول را طبل از نزدیک،
Painting سیستم رنگ طبل در & خارج با تفنگ اسپری. یک رنگ و یا مختلف می تواند جایگزین. نحوه پاشش آب پرده برطرف sprayingsmoke.Nozzle تصویب نام تجاری NORDSON. تجهیزات برای رنگ آمیزی از تکنولوژی چانگ Jiang.
Main ساخته شده است: قدرت
Motor: اندازه 55KW
Machine: 7400x4990x3600 (میلی متر) وزن
Total: 15T
18.Drying خط پس از رنگ آمیزی
عملکرد: دستگاه نوار نقاله توسط PLC کنترل می، تصویب inwall حرارت سوخت از اتاق با حرارت لوله های مجهز شده است. فن در بالای اتاق نصب شده است، به طوری که خشک با تکنولوژی paint.
Main:
A) قدرت موتور: 35KW
B) اندازه دستگاه: 36000x2100x4300 (میلی متر)
C) وزن کل: 30T
19.Cooling تجهیزات
تابع: بعد مواد درجه حرارت از درام به پایان رسید بر روی سطح، پس از رنگ آمیزی با تکنولوژی & خشک کردن Room.
Main:
A) قدرت موتور: 15KW
B) اندازه دستگاه: 5000x2100x4300 (میلی متر)
C) وزن کل: 3T
20.Mould برای دهان تزریق
مقدمه کوتاه: مجهز به یک مجموعه ای از 63T با فشار دادن machine
Double پانچ قالب: پانچ فیلر روغن و دهان تنفس از پایین قالب قفل cover.
Double: فیلر روغن قفل و دهان تنفس از cover.
Size پایین بالا قالب صفحه: 640 × 570 × 40 (میلی متر)
Size از پایین قالب صفحه: 640 × 570 × 40 (میلی متر)
21.Mould برای بالا & پوشش پایین
مقدمه کوتاه: مجهز به دو مجموعه از 160T با فشار دادن machines
Function: گلابی تکنیک پوشش پایین
Main:
A) قدرت موتور: 18.5KW
B) توانایی کار: 5-26 عدد / min
C) اندازه دستگاه: اندازه بالا قالب صفحه:
Size از بالا قالب صفحه: 880 × 820 × 106 (میلی متر)
Size از پایین صفحه قالب: وزن 880 × 820 × 96 (میلی متر)
total: 14.5T
22.160T دستگاه فشار دادن
تکنیک های اصلی:
Dimension (L × W × H): 1420 × 2200 × فشار 3300mm
Nominal: 160T
Max فشار کاری: قدرت 28Mpa
Motor: 15KW

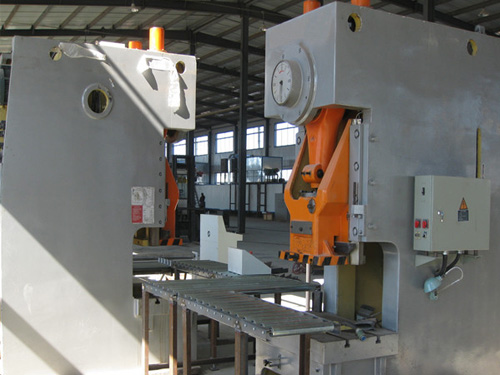

23.63T دستگاه پرس:
تکنیک های اصلی:
Dimension (L × W × H): 1100 × 1430 × فشار 2350mm
Nominal: 63T
Max فشار کاری: قدرت 16Mpa
Motor: 4.8KW
ماشین 24.Pre-پیچش یا حلقه زنی & چسب
مقدمه کوتاه: قبل از مارپیچ ماشین آلات برای پوشش پایین، سیلندر فشار طب مکمل و جایگزین به کار، glue- خودکار spaying system.It مزایای استفاده از ایمنی، stablity، تکنولوژی edging.
Main صاف:
A) اندازه دستگاه: 1600x1400x1350 (میلی متر)
B) وزن کل: 4.5T
